Как разобрать ФЭД-5В

Оригинал взят у vladkorzun в Как разобрать ФЭД-5В
Что-то воскресным утром меня потянуло сделать общественно полезное дело и я решил рассказать как разобрать фотоаппарат ФЭД-5В.



Вот собственно виновник торжества, 5й ФЭД с залипшим дальномером. Приступим...

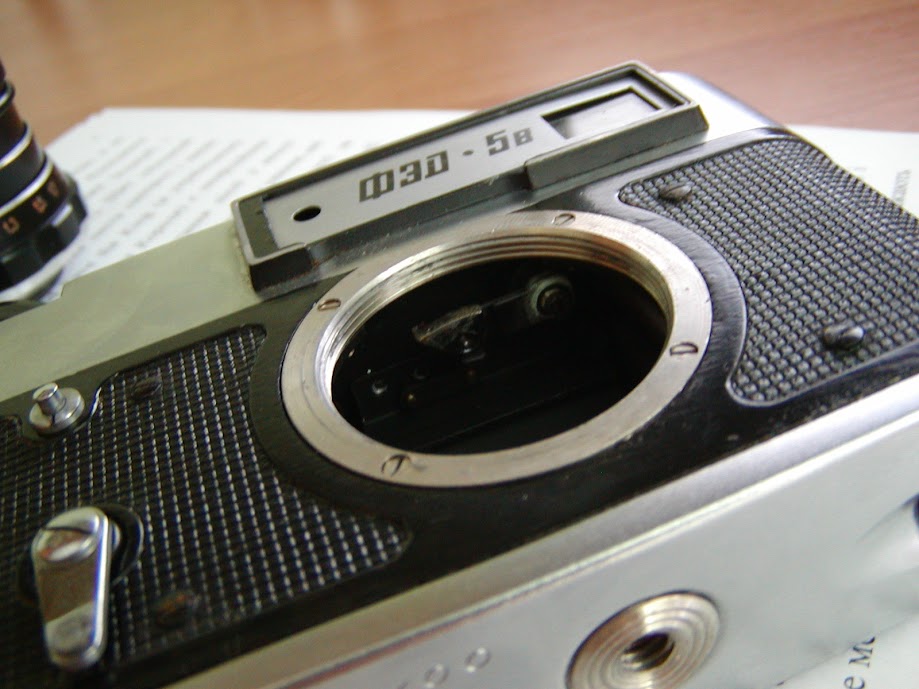

1. Здесь видно что рычаг дальномер
стоит в самом крайнем положении и двигается с очень тугим усилием.


2. Для начала снимаем крышку счетчика кадров


3. Она держится на 3х маленьких болтиках


4.


5. Откручиваем этот болт. ВНИМАНИЕ! Здесь обратная резьба, откручивать нужно по часовой стрелке.


6. Отцепляем пружину


7. Откручиваем ещё 3 болта. ВНИМАНИЕ! Если у вас снята задняя крышка, открутить один из болтов будет очень трудно, поэтому крышка должна стоять на месте.


8. Под ними ещё 3 болта


9. Снимаем рычаг взвода


10. Откручиваем 2 болта на переключателе выдержек. Запоминать положение переключателя не обязательно, так как после установки можно выставить "В", направить стрелку переключателя в нужное положение и зажать.


11. Снимаем рамку видоискателя


12. И  вдавливаем его вглубь


13. Откручиваем 2 болта на задней стороне верхней панели

14.


15. Что бы снять механизм перемотки, нужно зафиксировать вращатель пленки как показано на фото и открутить его при помощи откидного рычажка.


16. После чего нужно выкрутить хитрый механизм, хитрость в том, что нужен специальный ключ. Я же использовал отвертку и молоток, что бы заставить его крутится.


17. Теперь лицевая панель. Откручиваем болт слева. После чего снимаем металлическую пластину с надписью ФЭД-5В. Как это сделать? Нужно сдвинуть её влево, немного утопив в глубь. Под ней будет два болта, которые тоже нужно открутить.


18. И снять декоративную панель


19. Вы увидите ещё одну маленькую линзу по центру, её выкручиваем


20.


21.


22. И снимаем верхнюю крышку. Вам скорее всего помешает видоискатель, так что утопите его внутрь как можно глубже, но не переусердствуйте.

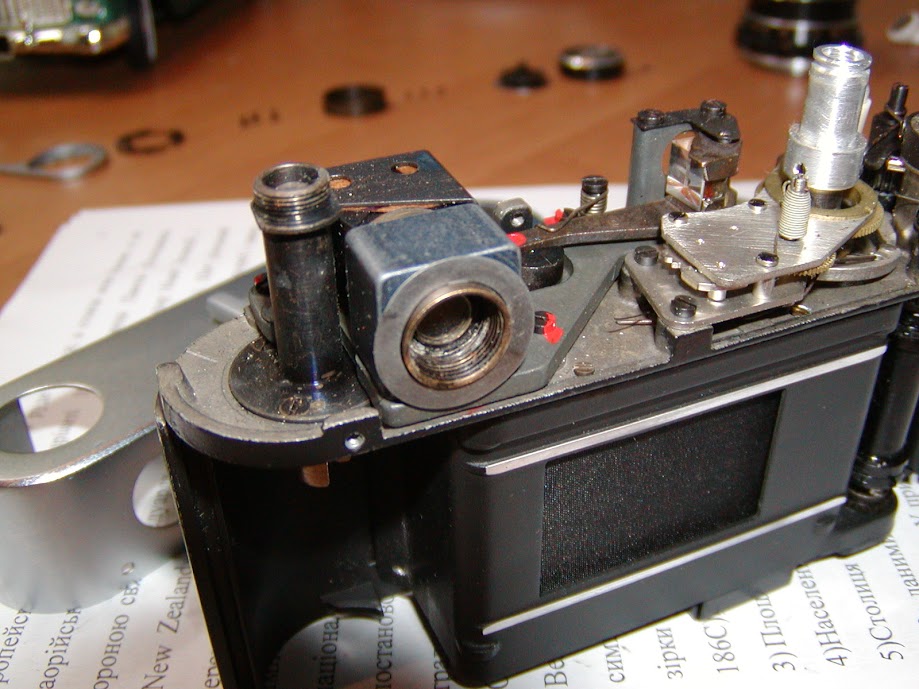

23. Вот собственно и всё.


24.


Сборка производится в обратной последовательности.
В моём случаи мне достаточно было почистить и смазать механизм дальномера, что-бы рычаг стал свободно ходить. Следующий на очереди Зенит ЕТ, у которого зеркало подымается через раз и ФЭД-2, у которого в режиме "В" одна шторка не возвращается назад. Спасибо за внимание и удачного ремонта!
